Các loại khớp khóa trục Ringfeder

Các thiết bị khóa trục, hệ thống khớp nối trục và giải pháp chống xóc luôn được thiết kế và sản xuất đáp ứng các yêu cầu tiêu chuẩn chất lượng cao nhất, và chức năng tối đa trong hàng loạt các ngành công nghiệp từ công nghệ tự động hóa thông qua ngành hàng đến sản xuất xi măng.

1. Locking Assembly: Khớp khóa trục côn Ringfeder

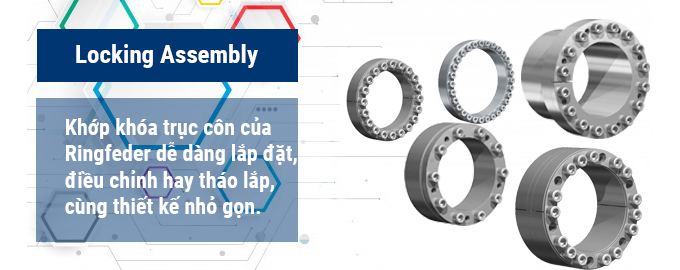

Hình: Khớp khóa trục côn - Thiết bị khóa trục côn Ringfeder

Locking Assembly hay còn gọi là khớp khóa trục: được lắp ráp và tháo gỡ đơn giản và nhanh chóng, hoàn toàn tự do khỏi bảo trì và khó bị hao mòn, truyền tải điện hoàn toàn không có phản ứng ngược, khớp khóa trục thích hợp cho việc siết chặt chính xác tất cả loại trục, ví dụ như bánh răng, bánh xe, xích, đòn bẩy, đĩa phanh, bánh răng trượt, khớp nối hay mặt bích, và các trục của khớp nối. Bằng cách siết chặt các vít kẹp bên ngoài giống như đĩa co, cụm khóa trục được lắp đặt giữa các trục. Cách siết chặt các vít kẹp, các vòng bên trong và bên ngoài sẽ tự ấn vào các bề mặt tiếp xúc của các bộ phận được kết nối, do đó tạo ra một kết nối phù hợp mới ma sát.

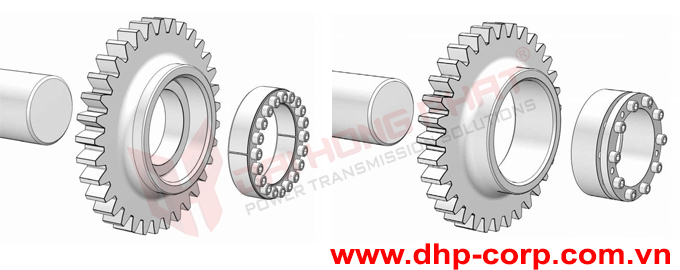

Hình: Ứng dụng Khớp khóa trục côn Ringfeder

Điều này cho phép không chỉ các momen xoắn cao nhất mà còn cả trục và lực hướng tâm cũng như tải trọng uốn được truyền đi một cách an toàn. Khớp khóa trục là sự thay thế ưu việt cho các kết nối rãnh then hay đa giác thông thường. Các bộ khóa này có sẵn cho người dùng trong thiết kế và kích cỡ tiêu chuẩn khác nhau cũng như các giải pháp đặc biệt kèm theo nhu cầu của khách hàng.

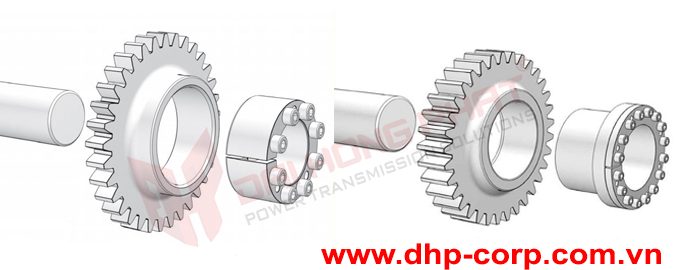

Hình: Ứng dụng khớp khóa trục côn Ringfeder

Các dạng khớp khóa trục côn Ringfeder: Khớp khóa trục RfN 7012, Khớp khóa trục RfN 7013, Khớp khóa trục RfN 7014, Khớp khóa trục RfN 7015, Khớp khóa trục RfN 7515.

2. Ringfeder Shrink Discs: thiết bị khóa trục côn

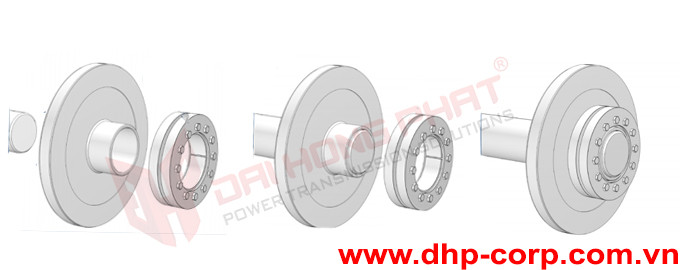

Hình: Ứng dụng của thiết bị khóa trục côn Ringfeder

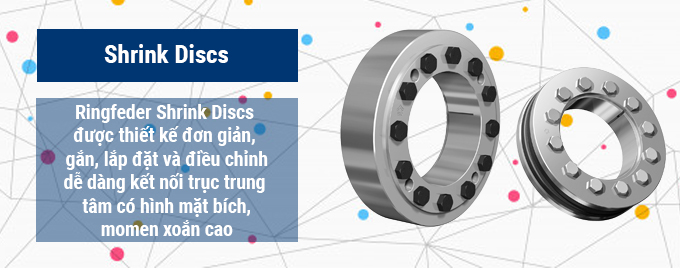

Ringfeder Shrink Discs hay còn gọi là thiết bị khóa trục côn có tiêu chuẩn chất lượng cao, kết nối trục trung tâm có hình dạng mặt bích, khớp khóa trục côn tạo ra một kết nối ma sát hoàn toàn không bị va chạm giữa trục và trục.

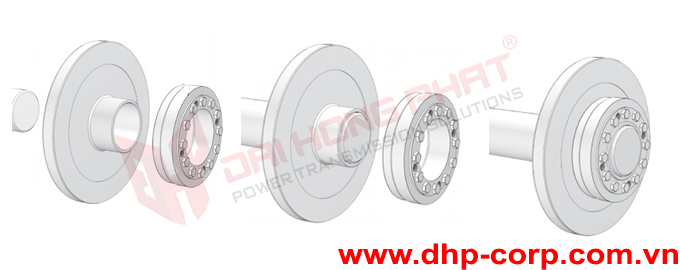

Hình: Ứng dụng của thiết bị khóa trục côn Ringfeder

Do đó, Shrink discs không nằm trong đường dẫn tải – thay vào đó, mo-men xoắn được truyền theo các ổ khóa tại bề mặt nối giữa trục và trục mà không có phần tử trung gian. Ringfeder Shrink Discs được bảo trì và chống hao mòn, lắp ráp và tháo dỡ dễ dàng.

Hình: Ứng dụng của thiết bị khóa trục côn Ringfeder

Tùy thuộc vào yêu cầu của khách hàng, Shrink Discs được biến thể đặc biệt tiêu chuẩn và được thiết kế bằng thép không gỉ. Ngoài tải trọng mo-men xoắn và uốn, tải trọng trục dọc và hướng tâm cũng có thể được truyền đi.
