Thước đo mối hàn G.A.L Gage và Gương soi kiểm tra Ullman là một trong những dụng cụ không thể thiếu của các kỹ thuật viên cơ khí.

Thước đo được chế tạo chuẩn xác, tỉ mỉ, vạch chia rõ ràng không bị mờ trong quá trình sử dụng.

Các loại thước đo mối hàn và gương soi kiểm tra thông dụng phải kể đến như: CAT1, CAT2, CAT4, CAT5, CAT8, Bộ kit kiểm tra mối hàn loại lớn CAT12; Gương soi kiểm tra HT-E2, HTE-2LT,...

Tất cả đều được chế tạo từ thép không gỉ, được dùng để đo các thông số sau: đo lệch mép mối hàn; đo góc chuẩn bị; đo độ sâu cháy cạnh (chân); đo kích thước chân và cổ họng mối hàn góc; đo độ lệch ngang (cao - thấp),...

Dưới đây là danh sách các loại thước đo mối hàn và gương soi kiểm tra hiện đang được phân phối bởi SECS L.C.D:

1. Thước đo mối hàn HI-LO (HI-LO Welding Gage); P/N: CAT1

2. Thước đo mối hàn Hi-Lo đơn mục đích (Economy Single Purpose Hi-Lo Welding Gage); P/N: CAT2; CAT2M; CAT2 PRO; CAT2M PRO

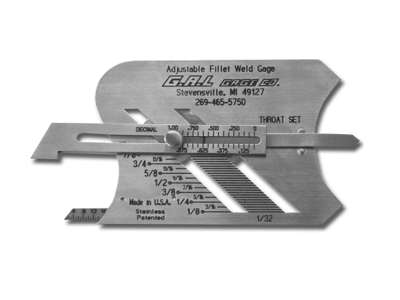

3. Thước đo gờ mối hàn fillet có thể điều chỉnh (Adjustable Fillet Weld Gage); P/N: CAT3

4. Thước đo mối hàn (Bridge Cam Gage); P/N: CAT4; CAT4C (Mini Bridge Cam Gauge)

5. Thước đo mối hàn (Pocket Bridge Cam Gauge); P/N: CAT 4A

6. Thước đo mối hàn đơn “V-WAC” ("V-WAC" Single Weld Gage); P/N: CAT 5; CAT 5M; CAT 5D

7. Thước đo độ sâu rỗ kim loại (Pit Depth Gage); P/N: CAT 5A

8. Thước đo vểt rỗ kim loại (Pit Gage); P/N: CAT 5F; CAT 5G

9. Thước đo mối hàn (Automatic Weld Size Weld Gauge); P/N: CAT 6; CAT 6M

10. Thước đo WTPS (WTPS Gage); P/N: CAT 7

11. Bộ 7 thước đo mối hàn (7-Piece Fillet Weld Set)

P/N: CAT 8; hệ Inch từ 1/8” đến 1 “; đánh dấu ở 1 mặt

P/N: CAT 8A; hệ Inch từ 1/8” đến 1”; đánh dấu ở 2 mặt

P/N: CAT 8B; hệ Metric từ 3mm đến 25mm; đánh dấu ở 1 mặt

P/N: CAT 8C; hệ Metric từ 3mm đến 25mm; đánh dấu ở 2 mặt

P/N: CAT 8D; bộ 12 thước hệ Inch đo từ 1/32” đến 1/2” và 1/16” đến 1” (đánh dấu ở 2 mặt)

12. Bộ 8 thước đo mối hàn (8-Piece Fillet Weld Set)

P/N: CAT 81; Hệ Inch; Dải đo 1-1/8” đến 2”

P/N: CAT 82; Hệ Inch; Dải đo 2-1/8” đến 3”

P/N: CAT 85; Hệ Metric; Dải đo 28 mm đến 51 mm

P/N: CAT 86; Hệ Metric; Dải đo 54 mm đến 76 mm

13. Thước đo mối hàn (Skew-T Fillet Weld Gauge); P/N: CAT 9A

14. Bộ tính toán (Skew-T Fillet Weld Calculator); P/N: CAT 9B (dùng cho thước đo mối hàn CAT 9A)

15. Thước đo mối hàn và bộ tính toán (Skew-T Fillet Weld Gauge with Calculator); P/N: CAT 9C

16. Thước đo mối hàn (Pocket Fillet Weld Gauge); P/N: CAT 10

17. Bộ thước kiểm tra mối hàn (Wrap-Around Pouch Tool Kit); P/N: CAT 12P; CAT 12PM

Bộ bao gồm: V-WAC / Fillet Weld Comp*; 6" General Scale*; Telescoping Mirror; Penlite; Single Purpose*

18. Bộ thước kiểm tra mối hàn (Medium Size Tool Kit); P/N: CAT 12MED; CAT 12MEDM

Bộ bao gồm: V-WAC Gage*; Magnifier; AWS Type Gauge*; Hi-Lo Gage; Micrometer w/ Ball*; Telescoping Mirror; 6" Starrett Scale*

19. Bộ thước kiểm tra mối hàn theo chuẩn AWS (American Welding Society (AWS) Tool Kit); P/N: CAT 12AWS; CAT 12AWSM

Bộ bao gồm: 0-150mm Dial Caliper; 6" Scale w/ Clip; 0-1" Micrometer; 2" Reading Glass; 7 Piece Fillet Weld Set; V-WAC Gage*; AWS Type Gauge*

20. Bộ thước kiểm tra mối hàn (Brief Case Type Tool Kit/Lock & Key); P/N: CAT 12; CAT 12M

Bộ bao gồm: V-WAC Gage*; Fillet Weld; WTPS Gage; Bridge Cam; Single Purpose*; 6" Starrett Scale*; Telescoping Mirror; Micrometer w/ Ball*; Hi-Lo Gage; Skew-T Fillet Weld w/ Calc; AWS Type Gauge*; ADJ Fillet Weld*; Magnifier

21. Bộ kit kiểm tra ống, mặt bích (Pipe-Flange Inspection Tool Kit); P/N: CAT 12F; CAT 12FM

Bộ bao gồm: V-WAC Gage*; 7-Piece Fillet Weld Set; Hi-Lo Gage; Burk Flange Alignment Tool; 6'' SPI scale/ ruler; Intrinsic Flashlight; Inspection Mirror with Magnetic Pick-Up

22. Thước đo độ sâu rỗ kim loại (Combination 0" - 10" Dial/Pit Depth Gauge); P/N: CAT 13

23. Thước đo mối hàn ("Mini Sub" Socket Weld Gauge); P/N: CAT 14

24. Bộ thước kiểm tra mối hàn (Mini Fillet Weld Keys); P/N: CAT 16

25. Thước đo rỗ ống (Pipe Pit Gage); P/N: CAT 17

26. Thước đo mối hàn kiểu kỹ thuật số (Digital Welding Gage); P/N: CAT 18

27. P/N: CAT 19; Carolina Gauge; hệ Metric (tương đương với loại WG-1)

28. P/N: CAT 29; Profile Gauge; hệ Inch hoặc Metric

29. Gương soi kiểm tra (Inspection Mirror with Magnetic Pick-Up)

P/N: A-2TM; Đường kính gương soi 22mm; chiều dài cán có thể thay đổi: 143 mm – 500 mm

P/N: E-2TM; Đường kính gương soi 32mm; chiều dài cán có thể thay đổi: 143 mm – 505 mm

P/N: B-2TM; Kiểu gương hình oval kích thước ~ 25 x 50 mm; chiều dài cán có thể thay đổi: 143 mm – 527 mm

30. Gương soi kiểm tra có đèn chiếu (Lighted Telescoping Inspection Mirror)

Đèn chiếu sáng kiểu LED

P/N: HTS-2LT; Đường kính gương soi 86mm; chiều dài cán có thể thay đổi: 171 mm – 768 mm

P/N: HTC-2LT; Đường kính gương soi 60mm; chiều dài cán có thể thay đổi: 171 mm – 940 mm

P/N: HTE-2LT; Đường kính gương soi 35mm; chiều dài cán có thể thay đổi: 171 mm – 902 mm

31. Gương soi kiểm tra (Telescoping Inspection Mirror)

P/N: HT-E2; Đường kính gương soi 32mm; chiều dài cán có thể thay đổi: 165 mm – 500 mm

P/N: HT-C2; Đường kính gương soi 57mm; chiều dài cán có thể thay đổi: 165 mm – 924 mm

P/N: HT-S2; Đường kính gương soi 82mm; chiều dài cán có thể thay đổi: 165 mm – 750 mm

32. Thước đo khe hở (thước nhọn đo khe mối hàn)

P/N: 700A; NSX: Shinwa / Japan; Xuất xứ: Japan; Dải đo 1 - 15 mm
