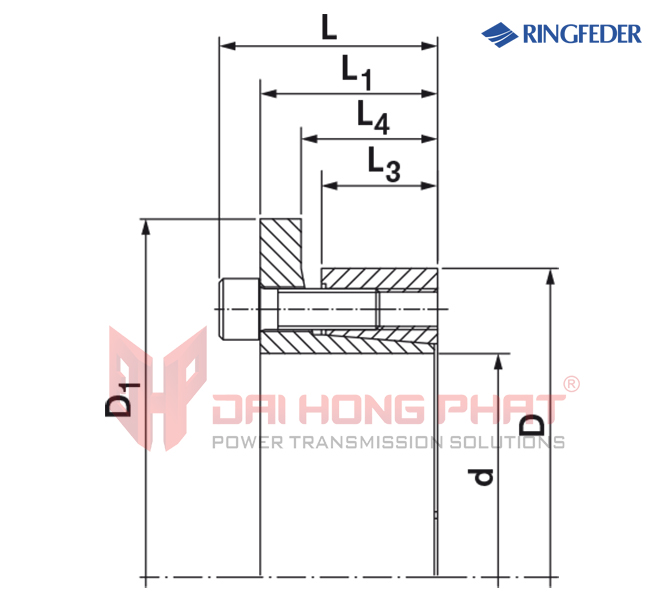

KÍCH THƯỚC KHỚP KHÓA TRỤC CÔN RINGFEDER RFN 7006
L = Chiều rộng tổng thể
L 1 = Chiều rộng tổng thể (không có vít)
L 3 = Chiều dài kẹp
d = Đường kính vòng trong
D = Đường kính ngoài
Khớp khóa trục côn RfN 7004 có nhiều kích thước đa dạng:
THÔNG SỐ KỸ THUẬT KHỚP KHÓA TRỤC CÔN RINGFEDER RFN 7006
dxD |
D1 |
L |
L1 |
L3 |
L4 |
T |
TA |
Fax |
[mm] |
[Nm] |
[KN] |
||||||
19x47 |
56 |
34 |
28 |
17 |
23 |
270 |
17 |
28 |
20x47 |
56 |
34 |
28 |
17 |
23 |
280 |
17 |
28 |
22x47 |
56 |
34 |
28 |
17 |
23 |
310 |
17 |
28 |
24x50 |
59 |
34 |
28 |
17 |
23 |
400 |
17 |
32 |
25x50 |
59 |
34 |
28 |
17 |
23 |
440 |
17 |
34 |
28x55 |
64 |
34 |
28 |
17 |
23 |
490 |
17 |
34 |
30x55 |
64 |
34 |
28 |
17 |
23 |
530 |
17 |
34 |
32x60 |
69 |
34 |
28 |
17 |
23 |
750 |
17 |
46 |
35x60 |
69 |
34 |
28 |
17 |
23 |
820 |
17 |
46 |
38x65 |
74 |
34 |
28 |
17 |
23 |
890 |
17 |
46 |
40x65 |
74 |
34 |
28 |
17 |
23 |
940 |
17 |
46 |
42x75 |
84 |
41 |
33 |
20 |
27 |
1600 |
41 |
70 |
45x75 |
84 |
41 |
33 |
20 |
27 |
1720 |
41 |
