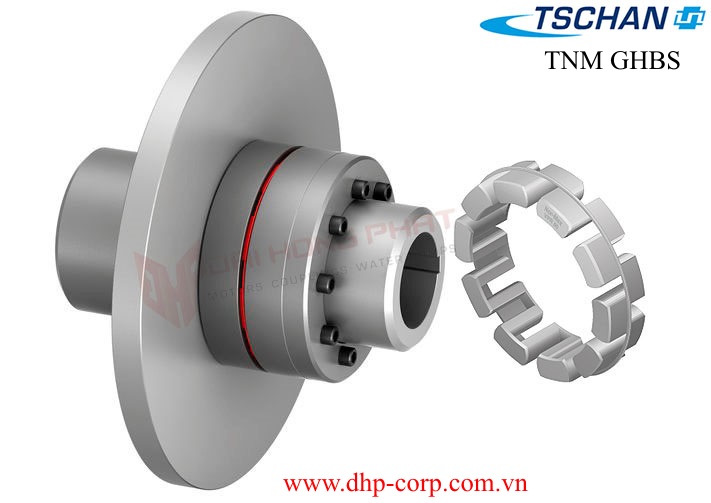

TSCHAN TNM GHBS là khớp nối vuốt linh hoạt và chống sốc với đĩa phanh có thể tháo rời và vòng vuốt. Nó bù góc lệch cũng như lệch trục và hướng trục trong phạm vi dung sai cố định. Các mô-men xoắn được truyền bởi một vòng chuyển tiếp đàn hồi. Vòng chuyển tiếp đàn hồi được làm bằng Perbunan (Pb) với cao su nitrile làm vật liệu cơ bản và làm giảm chấn động và rung lắc. Nó thường dẫn điện.
Điều này ngăn ngừa trong số những thứ khác sạc không mong muốn. Khớp nối có thể được sử dụng cho cả hai hướng quay và có thể được lắp đặt ở bất kỳ vị trí nào. Để dễ dàng tách các máy được ghép, một nửa khớp nối bao gồm một trục và một bu lông trên vòng vuốt. Có thể kiểm tra hướng quay của ổ đĩa khi vòng vuốt không bị khóa và trượt trở lại.
Theo cách tương tự, một nửa khớp nối với cốt liệu liên quan có thể được loại bỏ triệt để. Vòng chuyển tiếp đàn hồi và đĩa phanh có thể được thay thế mà không cần dịch chuyển dọc trục của máy.
Thông số kỹ thuậ của khớp nối TSCHAN Nor-Mex GHBS với đĩa thắng:
Nor-MexD1-AxSB | Torque [Nm] | nmax [rpm] |
Bore max [mm] | L [mm] | ||
TKN | TKmax | d1 | d2 | |||
148-315x30 | 600 | 1350 | 4500 | 65 | 65 | 286,5 |
168-355x30 | 980 | 2250 | 4000 | 75 | 80 | 304,5 |
168-400x30 | 980 | 2250 | 4000 | 75 | 80 | 304,5 |
168-450x30 | 980 | 2250 | 3750 | 75 | 80 | 304,5 |
194-400x30 | 1650 | 3630 | 3500 | 85 | 95 | 321,5 |
194-560x30 | 1650 | 3630 | 3000 | 85 | 95 | 321,5 |
240-450x30 | 3700 | 8650 | 2750 | 100 | 115 | 354,0 |
240-560x30 | 3700 | 8650 | 2750 | 100 | 115 | 354,0 |
240-630x30 | 3700 | 8650 | 2750 | 100 | 115 | 354,0 |
265-500x30 | 5800 | 13500 | 2500 | 115 | 135 | 381,5 |
265-560x30 | 5800 | 13500 | 2500 | 115 | 135 | 381,5 |
265-710x30 | 5800 | 13500 | 2400 | 115 | 135 | 381,5 |
295-630x30 | 7550 | 18000 | 2250 | 130 | 153 | 396,5 |
295-710x30 | 7550 | 18000 | 2250 | 130 | 153 | 396,5 |
