Ngày đăng: 27/03/2020
Liên hệXuất xứ: Trung Quốc
Bảo hành: liên hệ
Phương thức thanh toán: tiền mặt hoặc chuyển khoản
Khả năng cung cấp: theo nhu cầu của khách hàng
Đóng gói: liên hệ
Liên hệMáy gia công CNC dọc áp dụng cấu trúc di chuyển của bàn trượt chéo và các hướng dẫn tuyến tính trên ba trục. Đặc biệt tùy chỉnh xử lý quy mô nhỏ làm phức tạp các bộ phận. Nó phù hợp cho các bộ phận xử lý với độ chính xác cao, chẳng hạn như phay, khoan, khai thác và hoàn thiện khuôn.
Cơ sở chính trong các ngành công nghiệp của máy móc nói chung và các nhà sản xuất khuôn mẫu.
Bảng các model và kích thước tương ứng:
|
FV7 |
FV10 |
FV12 |
FV16 |
FV20 |
|
|
Kích thước bảng |
800 x 400 mm |
1100 x 500 mm |
1300 x 640 mm |
1700 x 700 mm |
2100 x 800 mm |
|
X-Phạm vi chuyển động của Trục |
750 mm |
1050 mm |
1200 mm |
1600 mm |
2000 mm |
|
Y-Phạm vi chuyển động của Trục |
420 mm |
530 mm |
650 mm |
750 mm |
800 mm |
|
Z-Phạm vi chuyển động của Trục |
560 mm |
520 mm |
620 mm |
700 mm |
750 mm |
Đặc điểm của máy gia công CNC dọc:
Bộ điều khiển dòng Mitsubishi M 70A. Màn hình LCD 8.4.
Hướng dẫn tuyến tính 30 mm * 2 dựa trên ba trục.
BT-40 Trục côn chính xác.
Vành đai 10.000rpm ổ trục cứng.
Động cơ trục chính 5.5 / 7.5KW
Động cơ Servo trục 1.6, 1.6, 3KW X, Y, Z
Tốc độ di chuyển nhanh 48M / phút trên trục X, Y, Z.
Đường kính trục vít bóng φ32,32,32 X, Y, Z
Vòng bi lớp P4.
Kết nối trực tiếp vít bóng và động cơ AC servo.
24 công cụ Kiểu cánh tay ATC.
Băng tải loại vít

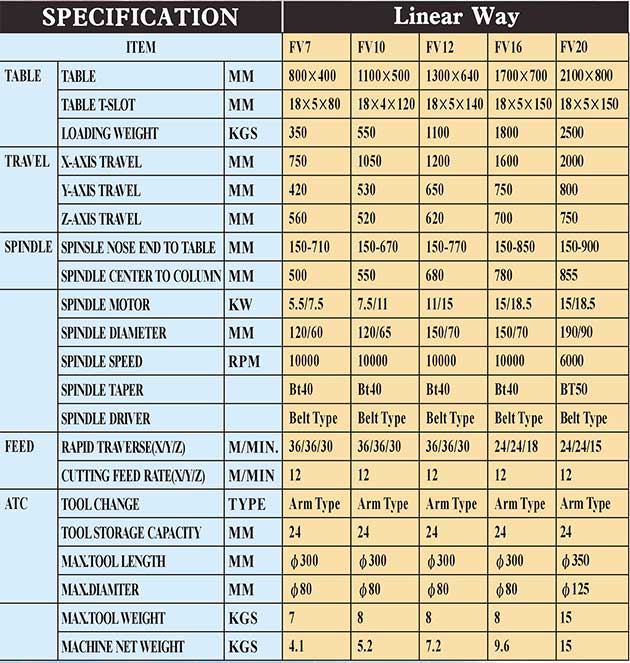

Thông số kỹ thuật của máy gia công CNC dọc:
