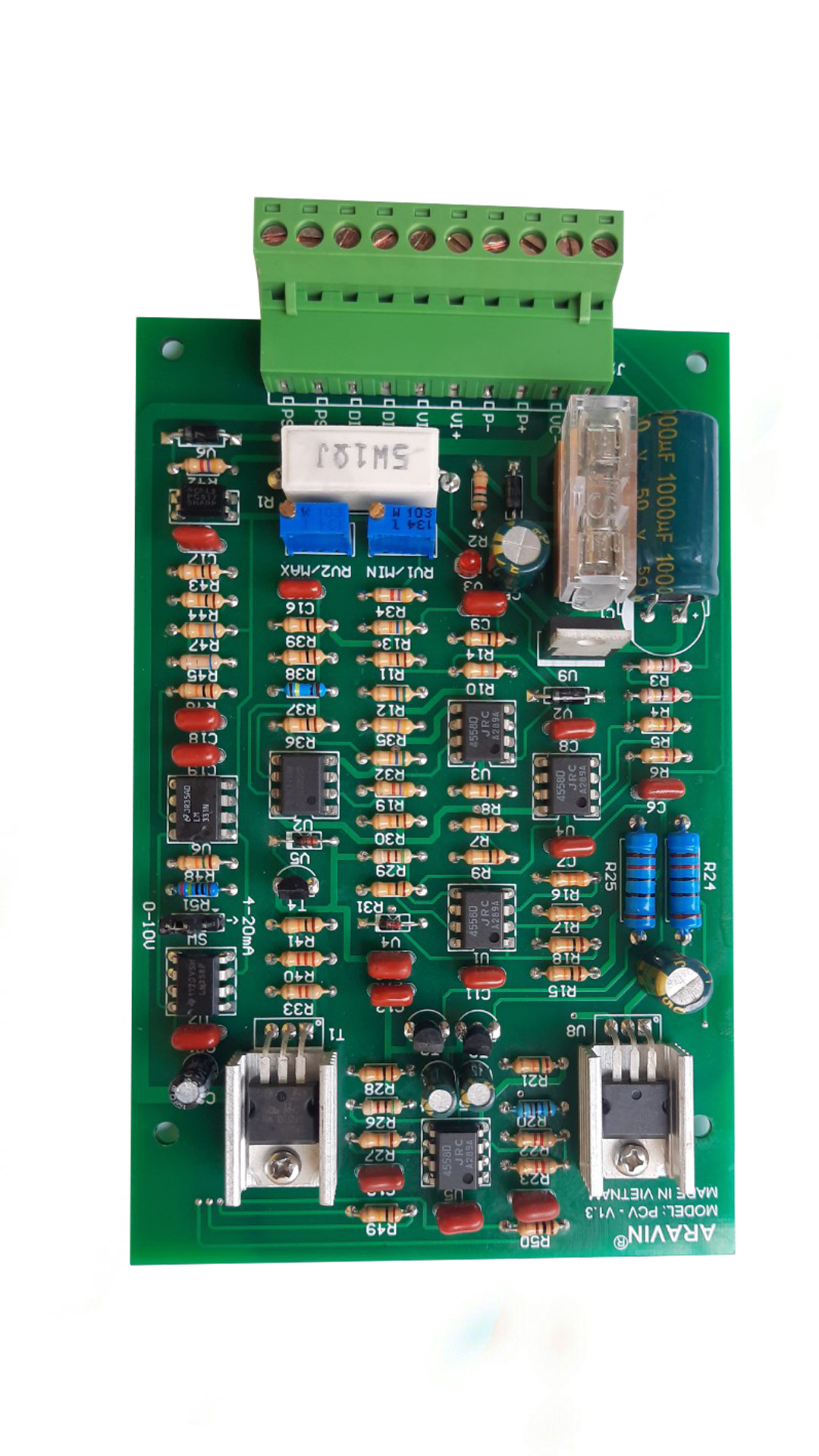

APCV-V1.4-A-20 bo mạch điều khiển van tỷ lệ ARAVIN® chuyên dùng cho van tỷ lệ có điện trở cuộn hút nhỏ hơn hoặc bằng 20Ω(≤ 20Ω) có công năng sử dụng tuyệt vời, được thiết kế đầy đủ các tín hiệu đầu vào điều khiển dạng analog của van tỷ lệ như: điện áp, dòng điện, chiết áp.

Một đầu vào logic được tích hợp sẵn, giúp bạn thao tác mở van nhanh bằng 1 tiếp điểm khô (không điện), giá trị mở van ở chế độ này tác động khi đóng tiếp điểm chân DI+ và DI-, tương ứng với giá trị mở van lớn nhất của bo mạch.

Bo mạch làm việc ở 2 điện áp 24V DC và 36V DC, đáp ứng được dải làm việc của các van tỷ lệ phổ biến trên thị trường.

*** Thông số kỹ thuật:

Nguồn cấp 24/36V DC

Dòng điện ra cực đại 2A

Đầu vào điện áp điều khiển 0 ÷ +10V DC

Đầu vào dòng điện điều khiển 0 ÷ 20/ 4 ÷ 20mA DC

Đầu vào chiết áp điều khiển 2-10kΩ

Trở kháng đầu vào: điện áp: 300kΩ, dòng điện: 470Ω

Nhiệt độ làm việc 0-50°C (32-122°F)

Kích thước hộp D x R x C (mm) 180 x 100 x 60

Phụ kiện lựa chọn thêm: bộ cài DIN32

Trọng lượng cả vỏ hộp và phụ kiện (g) 250
